如何解讀 sosrff.tsu.ru 的舒曼共振資料

首先我們要確認時間,sosrff.tsu.ru 顯示的是俄羅斯托木斯克觀測站的數據,網站中有說明時間是UTC+7,而臺灣時間是UTC+8,也就是以下圖表中的時間都比臺灣時間慢一小時。

一、舒曼共振頻率變化幅度小,會暴增的是舒曼共振振幅


2017年4月10~12日的舒曼共振為例

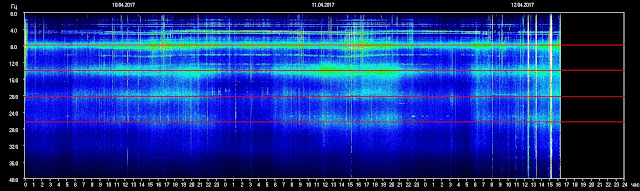

舒曼共振的四個頻率
圖1



舒曼共振頻率變化不大
圖2

由圖1可看出舒曼共振有4個主要頻率,對照圖2可看出舒曼共振的4個主要頻率分別為:
F1的7~9、F2的13~15、F3的19~22、F4的24~27



接著我們看2017年4月12日下午的數據(紅色圈圈處)

圖3

圖3是否代表頻率暴增,甚至破表超過40 Hz ?

答案為「不是」,由上方圖2就可看出,2017年4月12日下午的4個頻率都沒有暴增,甚至連明顯的增加都沒有。

要理解圖3紅圈圈處的數據,需要對照「振幅」數據

圖4
由圖4可看出,2017年4月12日下午,A1、A2、A3、A4這四個振幅都出現明顯增加。

由此可知實際數據轉換後的圖表顏色變化,容易讓人有頻率增加的誤會。


20170415舒曼共振資料也是同樣的情況,暴增的是振幅而非頻率







二、同樣是出現白色,振幅可能差很多


2017年3月30~31日的舒曼共振為例

因為F1是舒曼共振最主要的7~8赫茲,所以先看對應的A1振幅就好。我發現大部分的情況下,只要A1大於15左右,就會呈現白色。









我在上圖圈出A、B兩個圈,A圈振幅大約20多,B圈振幅大約60多,但是在圖中都會出現白色。


三、結論

1. 由最近的數據來看,舒曼共振頻率沒有暴增,會暴增的是振幅。

2.
此網頁的圖 http://sosrff.tsu.ru/?page_id=7 ,可以方便看出舒曼共振是平靜或暴增。

但是要知道更詳細的數據,就需要看這三個網頁中的資料:
http://sosrff.tsu.ru/?page_id=12
http://sosrff.tsu.ru/?page_id=9
http://sosrff.tsu.ru/?page_id=14
